Das "Harmless Little Board"



ENGLISH Mirror-Page



Ziel des Projekt:
Ein alleinstehendes Device zu bauen das zwischen Telefon und Amtsleitung gehaengt wird. Wenn zwei Leute dasselbe Geraet haben werden die gefuehrten Gespraeche verschluesselt Ende zu Ende ausgetauscht.
Auf neudeutsch: "We build a Crypto-Phone!"


Gruende fuer die Entwicklung:
- Kommerzielle Crypto-Telefone kosten eine UNMENGE an Geld (ca.5000.-DM pro Seite). Unser Ziel ist es die Kosten auf ein 10tel zu senken (wenn man die Geraete EINZELN fertigen laesst). In Massenfertigung rechen wir sogar mit einem Preis von ca 200-300 DM pro Seite.
- Bei kommerziellen Crypto-Telefonen bei, denen die Sourcen nicht offengelegt sind, besteht immer die Gefahr einer Hintertuer fuer Geheimdienste. Hier sei auf die Machenschaften der Schweizer Cryto-AG hingewiesen.
- Standart Crypto-Telefone koennen nur mit ihresgleichen reden. Eine Moeglichkeit mit einen PC zu reden der ueber aehnliche Hardware verfuegt (Modem/Soundkarte/genuegned CPU) besteht nicht. Das wollen wir aendern.
- Verwendete Crypto Verfahren: "It's a Useroption!" Dadurch das wir die Sourcen offenlegen koennt ihr ALLES an Verschluesselungsverfahren einbauen was ihr wollt. Natuerlich wird es einen Grundstock geben von implementierten OFFENEN Cryptoverfahren (z.B. Blowfish) die keinerlei Exportbeschraenkungen unterliegen geben aber wenn jemand mehr will kann er es sich selber Triple-DES mit 2048Bitlaenge implementieren und dann Aerger mit der NSA kriegen. :-)

Grundlegende Designentscheidungen:
- Die Telefongespraeche muessen vor der Verschluesselung komprimiert werden damit als Datenuebertragungseinrichtung ein V.34 Modem genuegt. (Nein, wir machen nicht nur ISDN!!) Standartmaessig wird ein freier GSM-Codec benutzt.
- Das Modem oder ein ISDN-TA werden von extern an das Board angeschlossen. (Damit ist die zulassungsproblematik auf den Hersteller des Modems abgewaelzt)

Software:
- Die Sourcen werden frei verfuegbar seien (Open Source) (Oder wuerden Sie eine Verschluesselungssoftware benutzen von der Sie nicht wirklich wissen ob sie auch das tut was sie verspricht?)
- Der Hauptteil wird in purem C geschrieben und ein Assembler bootloader der auch debuggingfunktionen uebernimmt.
- ALLE Sourcen muessen mit dem GCC uebersetzt werden koennen (Referenz Linux Crosscompiler).

Hardware:
- Das fertige Platinenlayout + Schaltplaene wird veroeffendlicht damit jeder es selber nachbauen kann oder fuer eigene Zwecke modifizieren.
- Da der erste Versuch mit dem Hitachi SH-2 misslang (zu langsam) wird jetzt die Hitachi SH-3 CPU (7709) verwendet.
- Der Temic U3810 wird als Telefonlineinterface verwendet da er auch ueber eine Freisprecheinrichtung verfuegt d.h. man kann das Geraet auch ohne Telefon benutzen.



Projektstand:
Hardware Version 2.0 mit der SH-3 ist fertig.

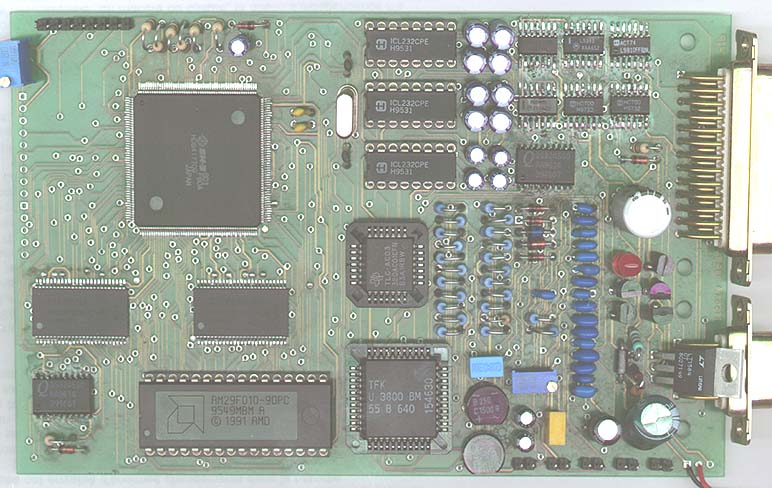

Probeplatine ist bestueckt mit CPU/RAM/ROM/Takt. Der Bootloader bedient schon die Serielle.
ROM geht.
RAM wird erkannt.
C-Code kann ausgefuehrt werden.
Die Newlib ist portiert.
Der GSM-Softwarecodec laeuft und verbraucht ca. 55% CPU-Last.
Bootloader ist zu 90% fertig.
MD5 als Hashfunktion portiert.
Die GNU-MP-Lib ist mit kleinen aendrungen portiert und getestet.
RSA und ElGamal sind als Keyexchange-Funktion mithilfe der GNU-MP-Lib implementiert und getestet.
Der TEMIC Baustein laesst sich offenbar nicht gleichzeitig mit der Freisprecheinrichtung und den AD/DA betreiben. Da der eh nur eine halb-duplex Freispricheinrichtung hat ist die einzige Alternative zur Zeit ein Headset und ein "normaler" Slic.
Test mit Tonausgabe auf Ersatzplatine fuer Headset-test gelungen.

25.05.2000 Neue Schematik fuer das V2.2 Board ist endlich fertig! Geaendert sind:
CPU kann wahlweise 7709(80MHz) oder 7709A/7729(120MHz) sein.
Anstelle der QS245 jetzt die leichter zu kriegenden 74LCX245.
Chipkarteninterface.
Netzteil.
Statt dem TEMIC jetzt ein diskretes Lineinterface (besser is das).
Statt MAX232 jetzt 1488/1498.
Anschluss fuer Hardwarezufall.

16.06.2000 Neues Hardwarelayout fertig. Jetzt sollten alle geforderten Funktionen erfuellt werden.


DRAFT des HLB-Protokolls.

SOURCE-Snapshot der Entwicklung.
